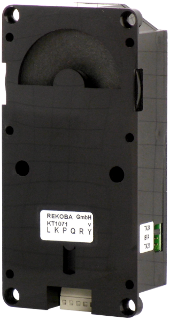

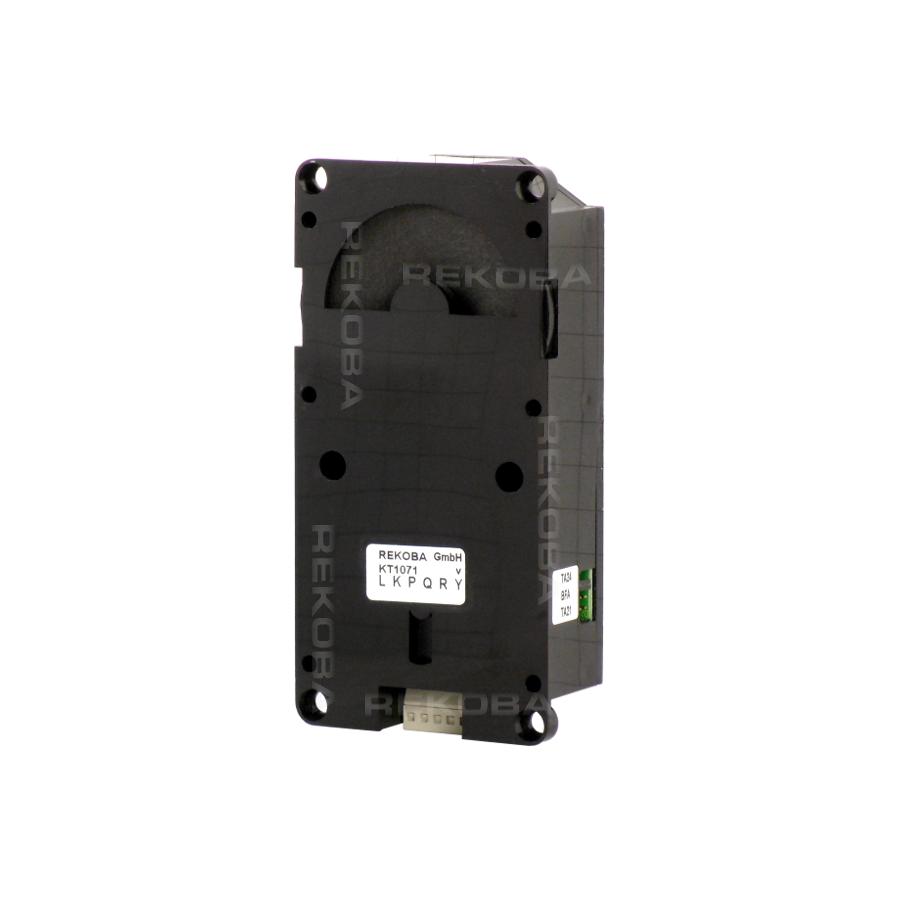

Kabinensprechstelle KT1071
Die Kabinensprechstelle KT1071 ist eine Freisprechstelle für Gegensprechen zum universellen Einbau in Aufzugskabinen und Frontplatten, bestehend aus Lautsprecher, Mikrofon und Verstärker im schwarzen Kunststoffgehäuse für Sprechanlagen mit 12 oder 24 Vdc.
Die KT1071 ist abwärtskompatibel zu KT2 und KT12 und kann als Ersatzteil für beide verwendet werden. Zusätzlich bietet sie folgende erweiterte Eigenschaften:
- Integrierter Brummfilter zur Klangverbesserung
- Steuerausgänge für Notrufzustandsanzeige nach EN81-70
- Potentiometer zur Einstellung der Lautstärke
- Steckerbuchse von unten erreichbar, dadurch universell montierbar
Ist eine zweite Sprechstelle aufgrund zum Beispiel der Kabinenmaße erforderlich kann die KT1071 mit den Reihen-Sprechstellen KT2-R und KT12-R kombiniert werden.
| Technische Daten | |
|---|---|
| Betriebsspannung | 12 oder 24 Vdc |
| Stromaufnahme |
Nennstrom 20 mA max Strom 50 mA LED-Anschlüsse 40 mA |
| Funktionen |
Integrierter Brummfilter Ansteuerung für Anzeige „Notruf“ (gelb) / „Bitte sprechen“ (grün) nach EN81-70 |
| Ausstattung |
Lautstärke-Potentiometer Schalter für Quittierungart (TAS24/TAS2/BFA) 6-poliger Steckeranschluss |
| Impedanz | 50 Ω / 0,25 W |
| Mikrofon | Empfindlichkeit –46 dB mit +/- 3 dB Toleranz (bei 1 kHz und 0 dB = 1 V/Pa) |
| Mikrofonverstärker | 32 dB, Begrenzung NF: 2,1 Vss (entspricht 0 dB an 600 Ω) |
| Temperaturbereich | 10 bis 40 °C |
| Rel. Luftfeuchte | 20 bis 70 % |
| Schutzart | IP 30 |
| Abmessungen | 130 x 65 x 28mm (B x H x T) |
| Leiterplattennummer | LTP1071 |
KT1071F7 ¶
KT1071 vormontiert auf Aluminiumfrontplatte (195 x 110 mm).
KT1071F14-T ¶
KT1071 vormontiert auf Aluminiumfrontplatte (250 x 110 mm) mit Notruftaster.

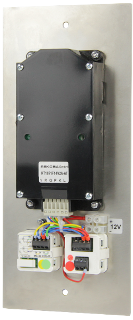

KT1071F14V2A-AT ¶
KT1071 vormontiert auf Edelstahlfrontplate (250 x 110 mm) mit Notruftaster und Notrufanzeige.

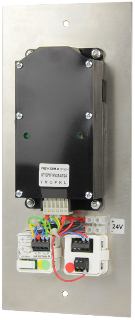

KT1071F14V2A-AT-24 ¶
KT1071 vormontiert auf Edelstahlfrontplate (250 x 110 mm) mit Notruftaster und Notrufanzeige für 24Vdc.
|
TAS24 Notrufwählgerät TAS24 für 1 bis 8 Aufzüge |
Dokumentation ¶
Bestellnummern ¶
| Best.-Nr. | Beschreibung |
|---|---|
| KT1071 | KT1071 zur Wand-/Tableaumontage, 130 x 65 x 28mm, IP30 |
| KT1071F7 | KT1071 mit Edelstahlfrontplatte, mm, IP30 |
| KT1071F14-T | KT1071 mit Edelstahlfrontplatte und Notrufauslöser, 28mm, IP30 |
| KT1071F14V2A-AT | KT1071 mit Edelstahlfrontplatte, Notrufauslöser und Anzeigen gemäß EN81-70 |
| KT1071F14V2A-AT-24 | KT1071 mit Edelstahlfrontplatte, Notrufauslöser und Anzeigen gemäß EN81-70, 24Vdc |
