Notstromversorgung NSB24
Notstromversorgungsgeräte vom Typ NSB24 basieren auf dem Notstromladeteil NSB24. Es liefert eine Spannung von 24 V für Verbraucher mit mittlerer Leistung von 10 W.
Zum Schutz der Akkus verfügt es über einen Tiefentladeschutz, unterstützt die Sonderfunktionen Batterietest und hat eine Notlichtfunktion. Diese ist zusätzlich abschaltbar.

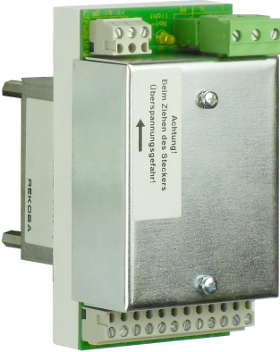

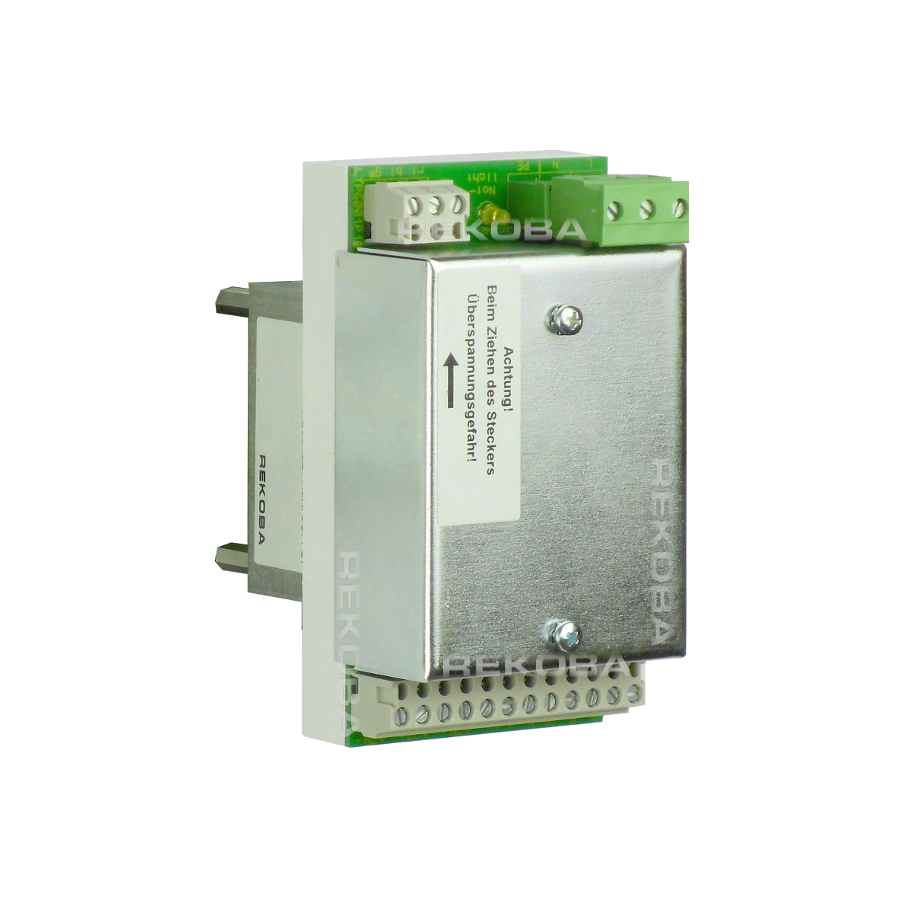

Notstromladeteil NSB24 ¶
| Technische Daten | |
|---|---|
| Eingangspannung | 230 Vac |
| Ausgangsspannung | 24 Vdc |
| Nennleistung-Ladeteil | 10 W |
| Ausgänge |
1 x gepuffert 1 x Notlicht 1 x Netzausfallsignal 2 x permanent (ungeregelt), geschaltet Netzbetrieb auf Batterie |
| Ausstattung |
Tiefentladeschutz Notlichtfunktion Notlichtabschaltung Batterietest - extern steuerbar |
| Anzeigen |
Netz Netzausfall |
| Umgebungstemperatur(max) | 45 °C |
| Bauform | Platine mit Schutzkappe |
| Schutzart | IP21 |
| Abmessungen | 62 x 88 x 110 mm (B x H x T) |
| Leiterplattennummer | LTP6001 |
Notstromversorgung NSB24U18 ¶
NSB24U18 ist das Notstromladeteil NSB24 auf Montageplatte mit Akku (2 Ah).
| Technische Daten | |
|---|---|
| Ladeteil | NSB24 |
| Akkus | 2 x Bleiakku 12 V, 2 Ah |
| Akku Best.-Nr. | GPB-A312/1.8S |
| Bauform | GEH360T2 (Montageplatte) |
| Abmessungen | 160 x 145 x 90 mm (L x B x H) |
| Schutzart | IP21 |
Notstromversorgung NSB24U57 ¶
NSB24U57 ist das Notstromladeteil NSB24 auf Montageplatte mit Akkus (7,2 Ah). A
| Technische Daten | |
|---|---|
| Ladeteil | NSB24 |
| Akkus | 2 x Bleiakku 12 V, 7,2 Ah |
| Akku Best.-Nr. | GPB-A312/5.7S |
| Bauform | GEH1372 (Montageplatte) |
| Abmessungen | 265 x 215 x 95 mm (L x B x H) |
| Schutzart | IP21 |
Notstromversorgung NSB24A18 ¶
NSB24A18 ist das Notstromladeteil NSB24 im Metallgehäuse mit Akkus (2 Ah).
| Technische Daten | |
|---|---|
| Ladeteil | NSB24 |
| Akkus | 2 x Bleiakku 12 V, 2 Ah |
| Akku Best.-Nr. | GPB-A312/1.8S |
| Bauform | GEH10-5 (Stahlblechgehäuse) |
| Abmessungen | 207 x 207 x 98 mm (L x B x H) |
| Schutzart | IP54 |
Notstromversorgung NSB24A57 ¶
NSB24A57 ist das Notstromladeteil NSB24 im Kunststoffgehäuse mit Akku (7,2 Ah).
| Technische Daten | |
|---|---|
| Ladeteil | NSB24 |
| Akkus | 2 x Bleiakku 12 V, 7,2 Ah |
| Akku Best.-Nr. | GPB-A312/5.7S |
| Bauform | GEH372 (Kunststoffgehäuse) |
| Abmessungen | 290 x 242 x 130 mm (L x B x H) |
| Schutzart | IP54 |

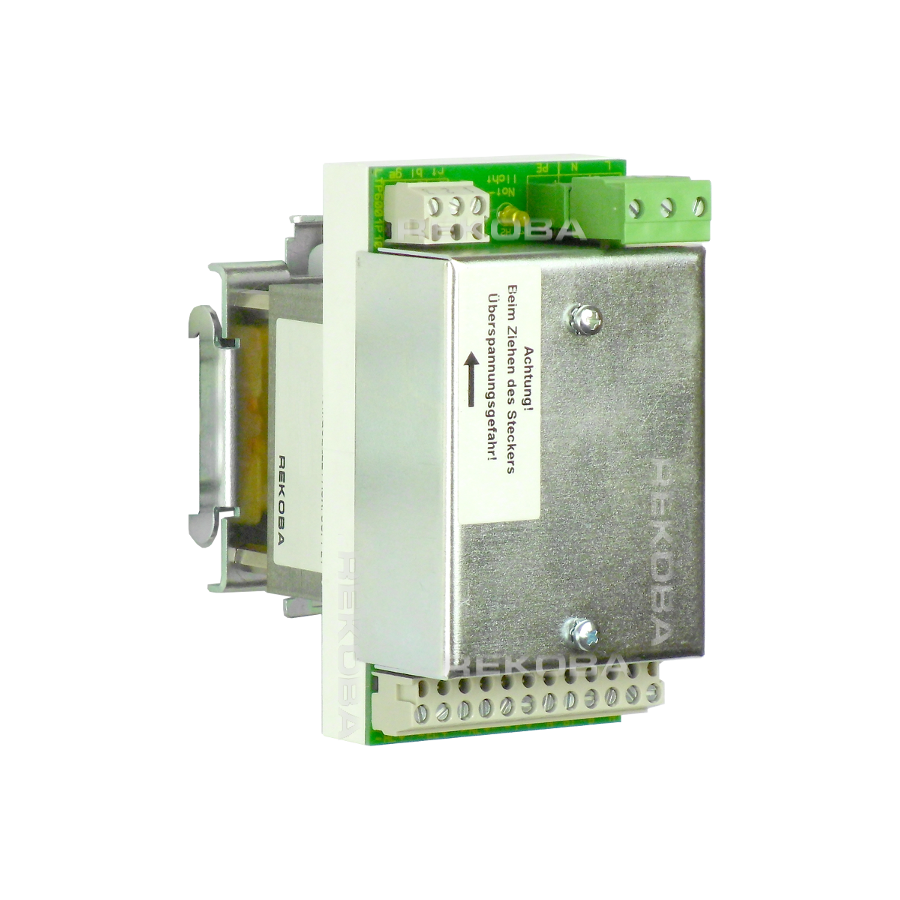

Notstromladeteil NSB24TL ¶
NSB24TL ist das Notstromladeteil NSB24 mit Tragschienenhalter ohne Akku.
| Technische Daten | |
|---|---|
| Ladeteil | NSB24 |
| Bauform | Tragschienenhalter |
| Abmessungen | 110 x 100 x 60 mm (L x B x H) |
| Schutzart | IP21 |

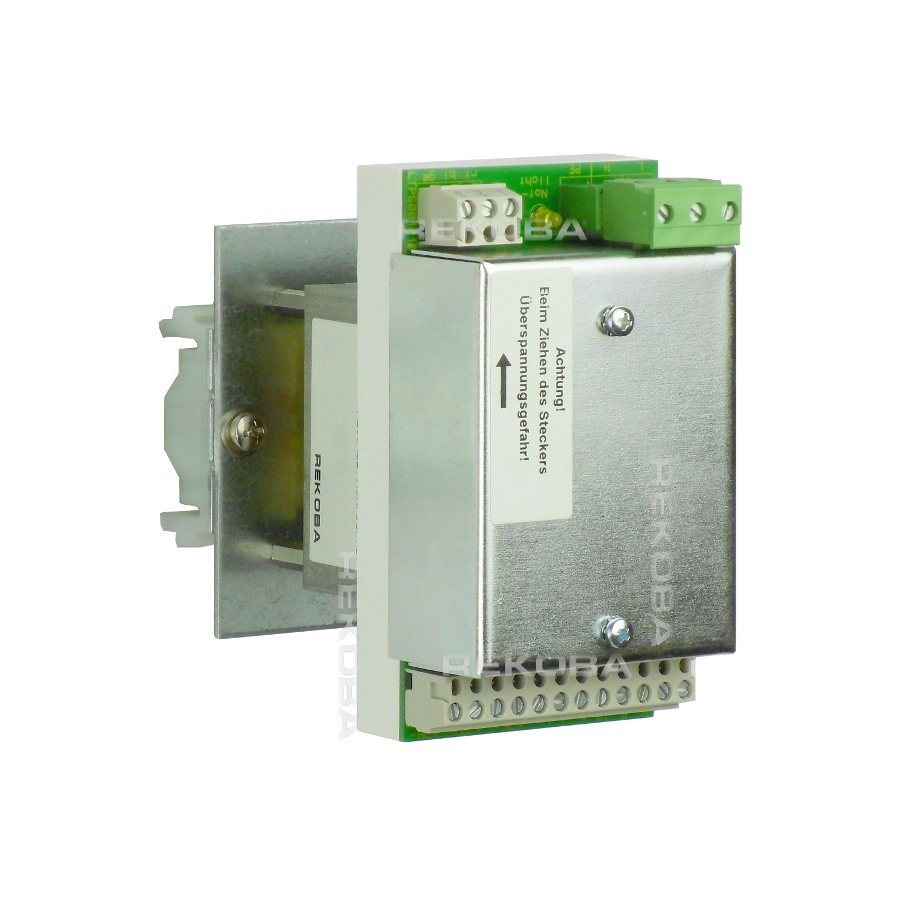

Notstromladeteil NSB24TS ¶
NSB24TS ist das Notstromladeteil NSB24 mit Tragschienenhalter (Kunststoff) ohne Akku.
| Technische Daten | |
|---|---|
| Ladeteil | NSB24 |
| Bauform | Tragschienenhalter |
| Abmessungen | 110 x 105 x 60 mm (L x B x H) |
| Schutzart | IP21 |
Notstromversorgung NSB24UM18 ¶
NSB24UM18 ist das Notstromladeteil NSB24 auf Montageplatte über Akku (2 Ah).
| Technische Daten | |
|---|---|
| Ladeteil | NSB24 |
| Akkus | 2 x Bleiakku 12 V, 2 Ah |
| Akku Best.-Nr. | GPB-A312/1.8S |
| Bauform | Montageplatte |
| Abmessungen | 198 x 158 x 83 mm (L x B x H) |
| Schutzart | IP21 |
Notstromversorgung NSB24UT18 ¶
NSB24UT18 ist das Notstromladeteil NSB24 auf Montageplatte mit Tragschienenhalter über Akku (2 Ah).
| Technische Daten | |
|---|---|
| Ladeteil | NSB24 |
| Akkus | 2 x Bleiakku 12 V, 2 Ah |
| Akku Best.-Nr. | GPB-A312/1.8S |
| Bauform | Tragschienenhalter |
| Abmessungen | 198 x 170 x 83 mm (L x B x H) |
| Schutzart | IP21 |
Ersatzteilhinweis ¶
Hinweis: Vom aktuellen NSB24 ist noch ein ältere Ausführung (vor 1990) mit gleicher Bezeichnung in Umlauf, bei ihr gab es zwei optionale Zusätze die von der aktuellen Ausführung nicht mehr unterstützt werden:
- Zusatz “S” mit Leuchtdiode, Schalter und Klemme “LD”: Im Normalbetrieb zeigt die LED das Vorhandensein der Netzspannung an. Bei Revisionsarbeiten mit Netzabschaltung wird die Batterie durch Betätigen des Schalters vom NSB getrennt, die LED erlischt und zeigt damit an, dass das NSB nicht betriebsbereit ist. Die Klemme “LD” am NSB dient zum externen Anschluß von LED und Schalter und ist ohne diesem Zusatz funktionslos.
- Zusatz “SAM”: Externe Anzeige, leuchtet wennn die Klemme “F” (Versorgung Notrufsprechanlage) Strom führt.
Wenn diese Zusätze nicht verwendet wurden kann die aktuelle Ausführung direkt als Ersatzteil verwendet werden, eventuell sind sie auch verzichtbar, andernfalls müssen diese Merkmale extern nachgebaut werden.
Klemmenbezeichnungen:
| NSB alt | NSB aktuell | Klemmenfunktion |
|---|---|---|
| N6 | A | Fernabschaltung |
| N7 | B | " |
| N8 | +F | Notrufsprechanlage |
| N9 | -F | " |
| N1 | +NL | Hilfsbeleuchtung |
| N2 | -NL | " |
| N10 | +EL | Etagenanzeige |
| N11 | -EL | " |
| N3 | +AL | Hupe |
| N4 | -AL | " |
Siehe auch: Informationen zum NSB24 Vorläufermodell.
Dokumentation ¶
Bestellnummern ¶
| Best.-Nr. | Beschreibung |
|---|---|
| NSB24 | NSB24 Ladeteil, 110 x 88 x 62 mm, IP21 |
| NSB24U18 | NSB24 auf Montageplatte, 145 x 160 x 90 mm, IP21, Akku 2 x 2 Ah |
| NSB24U57 | NSB24 auf Montageplatte, 265 x 215 x 95 mm, IP21, Akku 2 x 7.2 Ah |
| NSB24A18 | NSB24 im Metallgehäuse, 207 x 207 x 98 mm, IP54, Akku 2 x 2 Ah |
| NSB24A57 | NSB24 im Kunststoffgehäuse, 264 x 214 x 110 mm, IP54, Akku 2 x 7.2 Ah |
| NSB24TL | NSB24 für Tragschiene, 110 x 100 x 60 mm, IP21, Akku extern |
| NSB24TS | NSB24 für Tragschiene, 110 x 105 x 70 mm, IP21, Akku extern |
| NSB24UM18 | NSB24 auf Montageplatte, 198 x 158 x 83 mm, IP21, Akku 2 x 2 Ah |
| NSB24UT18 | NSB24 für Tragschiene, 198 x 170 x 83 mm, IP21, Akku 2 x 2 Ah |
