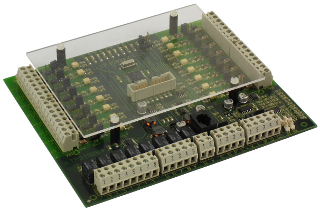

Aufzugswärtermodul AWM9192

Das elektronische Aufzugswärtermodul AWM dient in Verbindung mit TransAlarm zur Fernüberwachung der Funktionen und Betriebszustände von Aufzugsanlagen beliebiger Hersteller. In EKM-Steuerungen ist das AWM integriert.

Es ersetzt zum Teil die Aufgaben des Aufzugswärters nach TRA 007, so daß eine erhebliche Reduzierung der Inspektionsintervalle erreicht wird.

Technische Daten
Spannungsversorgung	12 Vdc stabilisiert
Ein-/Ausgänge	16 digitale Meldeeingänge 24V - 180V AC/DC, 180V - 250V AC 4 Relaisausgänge
Serielle Schnittstellen	serielle Schnittstelle zu TransAlarm-Station / Standard-Modem serielle Schnittstelle zum direkten Datenverkehr mit einem Kommandogerät
Ausstattung	Mißbraucherkennung nach TRA 106 Fehlerspeicher
Abmessungen	170 x 140 x 19 mm (B x H x T)

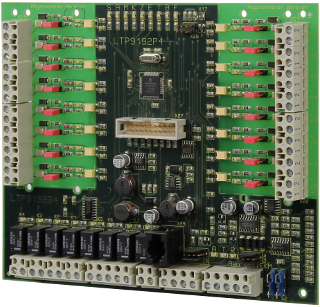

Leiterplattennummer	LTP9192

Anwendung ¶

TA-Station
TransAlarm-Station TAS

Erweiterungen & Zubehör ¶

TA9096
AWM-Erweiterungsmodul TA9096

TA9197
Universalweiche TA9197

MDW2500ETH
Modemweiche MDW2500ETH

Servicetools
Hard- und Software für Servicezwecke

Dokumentation ¶

Bestellnummern ¶

Best.-Nr.	Beschreibung
AWM9192	Aufzugswärtermodul AWM9192, mit Abdeckung, Montage auf Distanzstücken M3x10
AWM9192-BTL	AWM-Halterung für stehenden Einbau
AWM9192-G90	AWM auf TA9092 Grundplatte
