Komandogerät EKV
Das elektronische Kommandogerät EKV besteht aus einer EKV-Grundkarte für 3, 6 oder 9 Halt und verschiedenen Steckkarten.

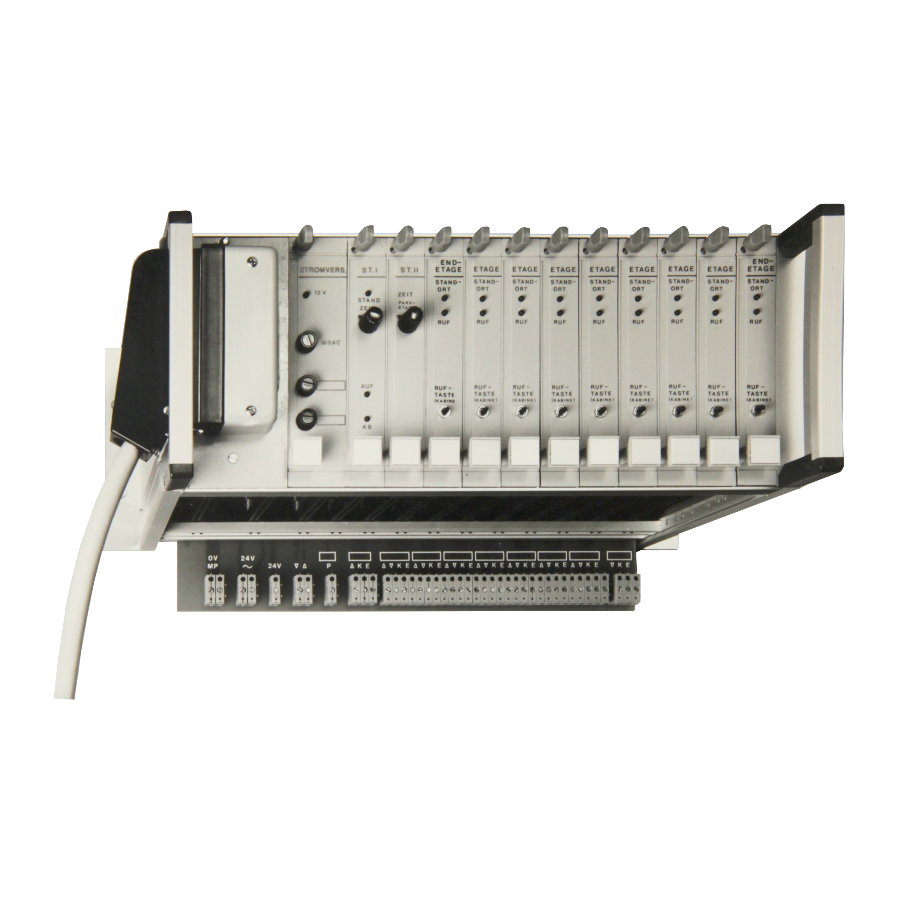

Die funktionsgleiche 19" Magazinausführung EKA ist inzwischen nicht mehr lieferbar, Ersatzteile für die EKA-Steckkarten sind aber noch verfügbar.
EKV3 Grundkarte ¶
EKV Grundkarte für bis zu 3 Haltestellen.
| Technical data | |
|---|---|
| Abmessungen | 290 x 165 x 75 mm (B x H x T) |
| Leiterplattennummer | LTP609 |

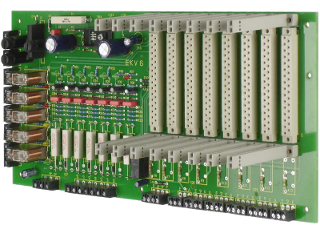

EKV6 Grundkarte ¶
EKV Grundkarte für bis zu 6 Haltestellen.
| Technical data | |
|---|---|
| Abmessungen | 350 x 165 x 75 mm (B x H x T) |
| Leiterplattennummer | LTP6191 |
EKV9 Grundkarte ¶
EKV Grundkarte für bis zu 9 Haltestellen.
| Technical data | |
|---|---|
| Abmessungen | 420 x 165 x 75 mm (B x H x T) |
| Leiterplattennummer | LTP6162 |

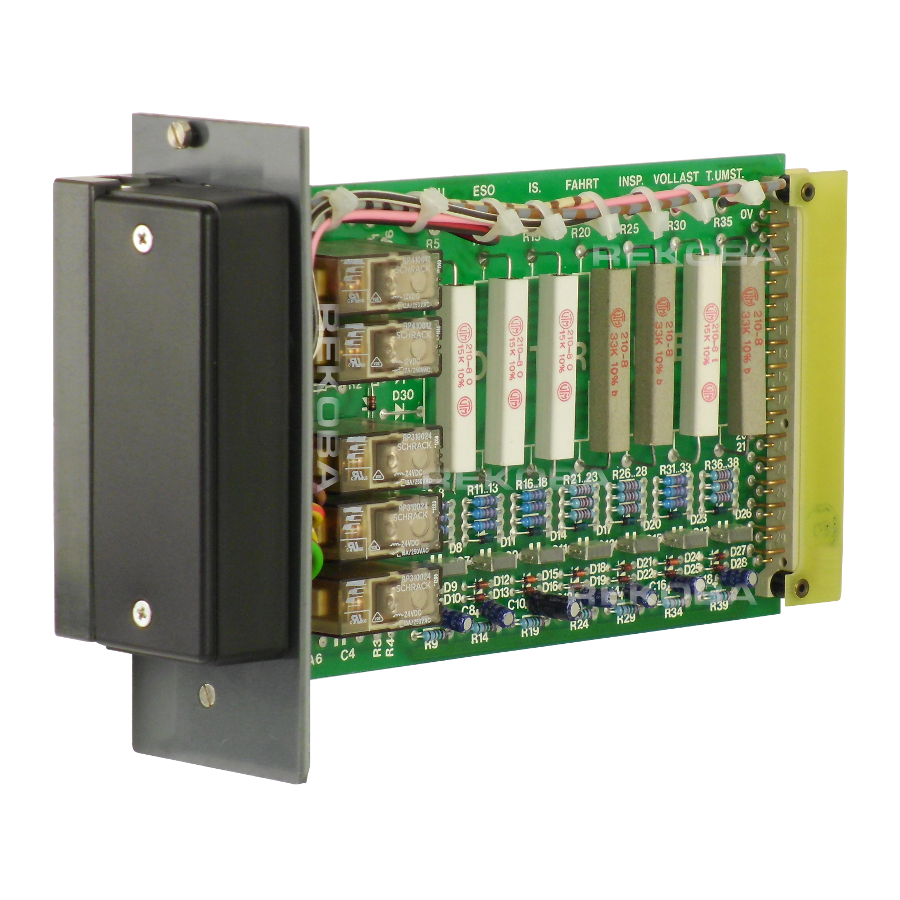

Adapterkarte EKA614 ¶
Diese Karte wird nur beim EKA verwendet, sie wird eingesetzt zur Ankopplung an den Starkstrom-Teil und die Sicherheitsstromkreise.
| Technical data | |
|---|---|
| Abmessungen | 185 x 130 mm (B x H) |
| Leiterplattennummer | LTP3-614 |
Spannungsversorgung EKA615 ¶
Diese Karte wird nur beim EKA verwendet, sie dient zur Transformation der 24 Vac Versorgungsspannung in 12 V.
| Technical data | |
|---|---|
| Abmessungen | 185 x 130 mm (B x H x T) |
| Leiterplattennummer | LTP3-615 |

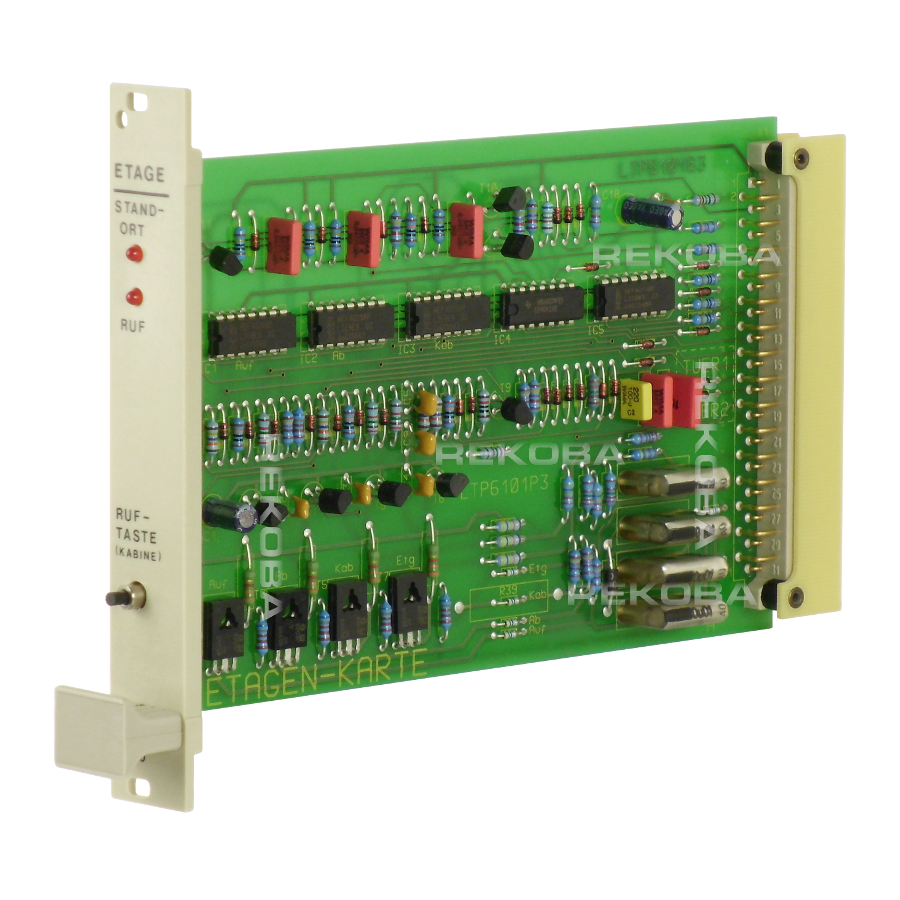

Etagenkarte EKA6101 ¶
Diese Karte übernimmt die Steuerungsfunktionen pro Haltestelle, und ist auf der Frontplatte mit zwei Leuchtdioden für Standortanzeige und gespeicherte Rufkommandos versehen.
| Technical data | |
|---|---|
| Abmessungen | 185 x 130 x 20 mm (B x H x T) |
| Leiterplattennummer | LTP6101 |

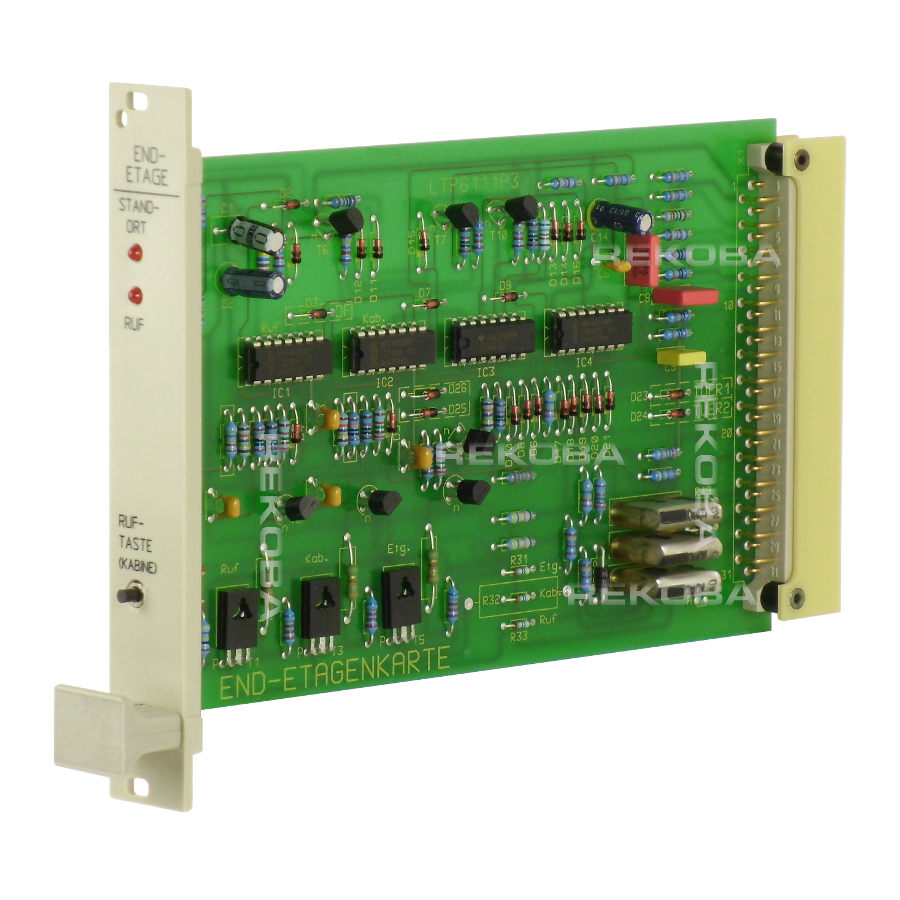

Endetagenkarte EKA6111 ¶
Da eines der Außenkommandos entfällt sind bei der Endetagenkarte EKA6111 im Unterschied zur Etagenkarte EKA6101 nur zwei Rufspeicherplätze und auch nur zwei Anschlußklemmen für die Rufe vorgesehen.
| Technical data | |
|---|---|
| Abmessungen | 185 x 130 x 20 mm (B x H x T) |
| Leiterplattennummer | LTP6111 |

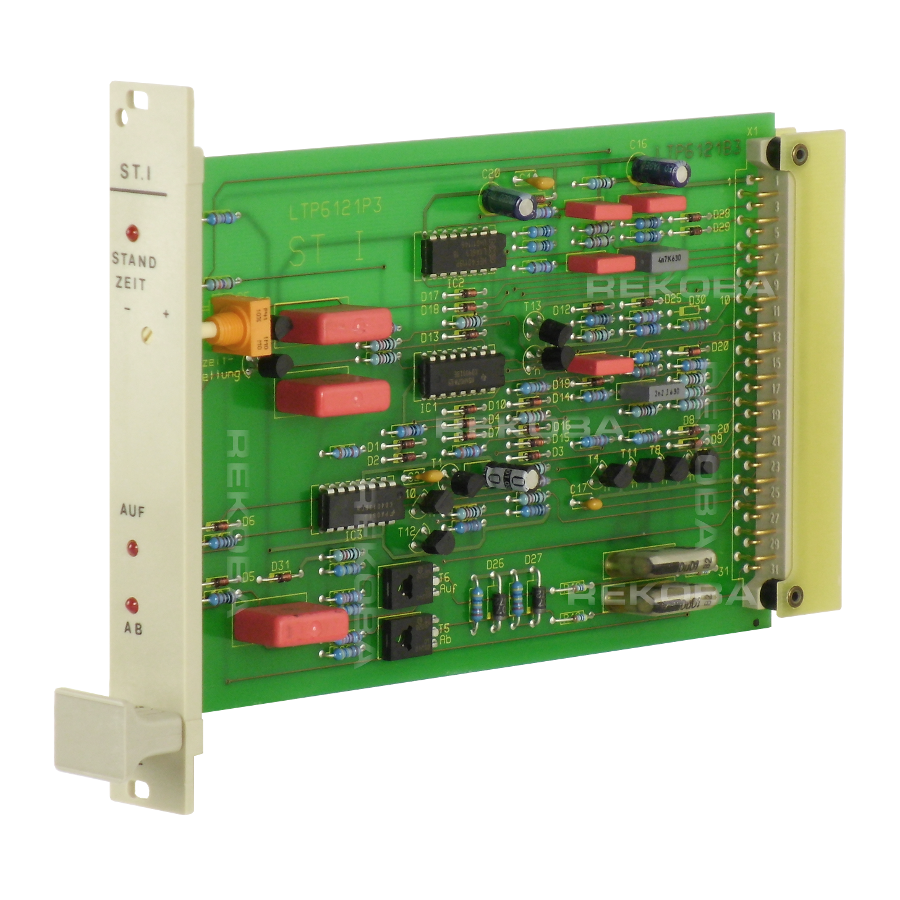

Steuerkarte “I” EKA6121 ¶
Diese Karte übernimmt Auswerte- und Steuerfunktionen und ist auf der Frontplatte mit einem Potentiometer zur Einstellung der erforderlichen Standzeit von 2 bis 20 Sek. versehen.
| Technical data | |
|---|---|
| Abmessungen | 185 x 130 x 20 mm (B x H x T) |
| Leiterplattennummer | LTP6121 |

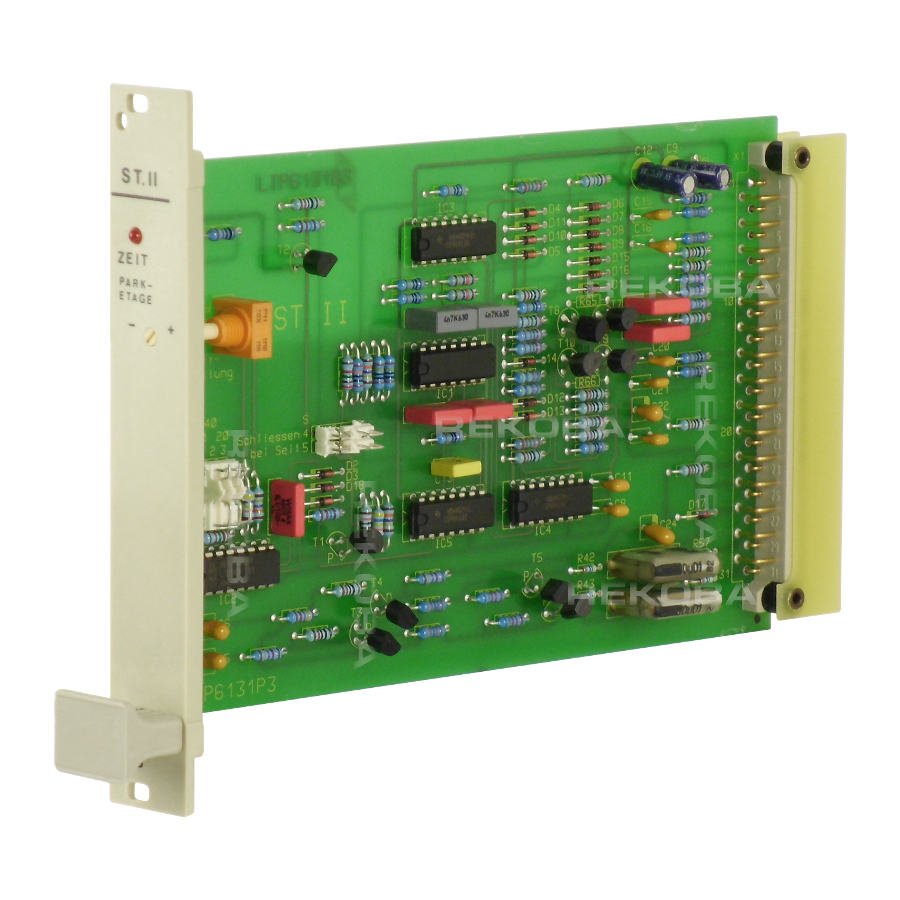

Steuerkarte “II” EKA6131 ¶
Die EKA6131 übernimmt Steuer- und Zeitablauffunktionen.
| Technical data | |
|---|---|
| Abmessungen | 185 x 130 x 20 mm (B x H x T) |
| Leiterplattennummer | LTP6131 |

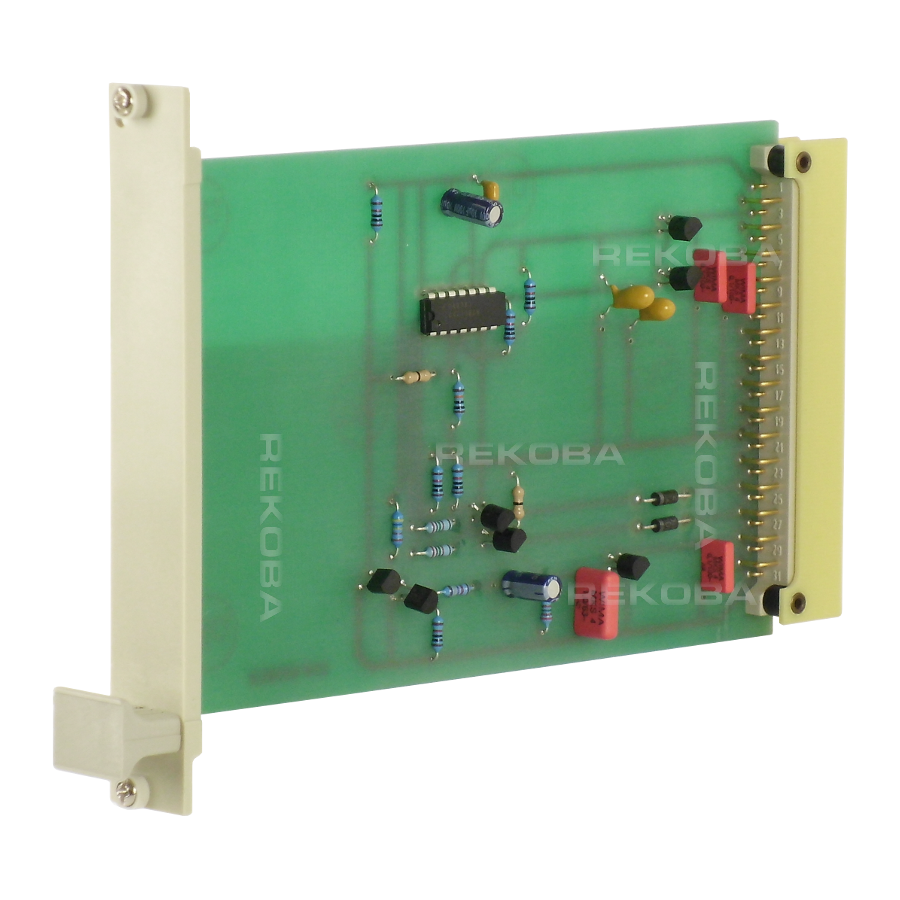

Steuerkarte “III” EKA6112 ¶
| Technical data | |
|---|---|
| Abmessungen | 185 x 130 x 20 mm (B x H x T) |
| Leiterplattennummer | LTP6112 |
Dokumentation ¶
Bestellnummern ¶

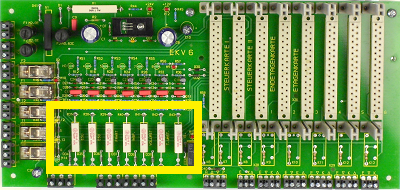

Die beiden Ausführungen lassen sich leicht anhand einiger Widerstände unterscheiden (siehe Abb. oben). Die 24V-Ausführung erkennen Sie an 560 Ω, die 230V-Ausführung an 15 kΩ Widerständen.
| Order no. | Description |
|---|---|
| EKV3-24 | Elektronisches Komandogerät EKV, max 3 Haltestellen, 24 Vdc |
| EKV3-220 | Elektronisches Komandogerät EKV, max 3 Haltestellen, 230 Vac |
| EKV6-24 | Elektronisches Komandogerät EKV, max 6 Haltestellen, 24 Vdc |
| EKV6-220 | Elektronisches Komandogerät EKV, max 6 Haltestellen, 230 Vac |
| EKV9-24 | Elektronisches Komandogerät EKV, max 9 Haltestellen, 24 Vdc |
| EKV9-220 | Elektronisches Komandogerät EKV, max 9 Haltestellen, 230 Vac |
| EKA614 | Starkstrom-Adapterkarte (nur für EKA) |
| EKA615 | Spannungsversorgung 24/12V (nur für EKA) |
| EKA6101 | Etagenkarte, Einschubkarte für EKV3/EKV6/EKV9 |
| EKA6111 | Endetagenkarte, Einschubkarte für EKV3/EKV6/EKV9 |
| EKA6121 | Steuerkarte I, Einschubkarte für EKV3/EKV6/EKV9 |
| EKA6131 | Steuerkarte II, Einschubkarte für EKV3/EKV6/EKV9 |
| EKA6112 | Steuerkarte III, Einschubkarte für EKV3/EKV6/EKV9 |
